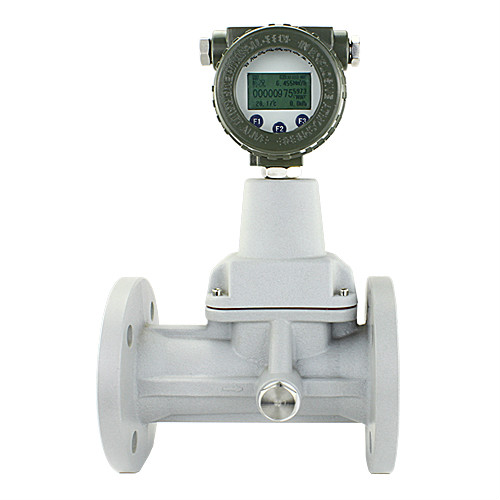

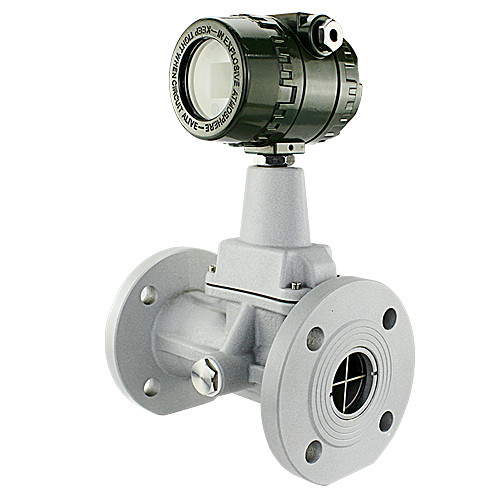

旋進旋渦流量計
產品用途：
應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品，多用于中高流速氣體計量。產品特點：
- 1、無機械可動部件，耐腐蝕，長期運行無須特殊維護；
- 2、工藝安裝條件不苛刻；
- 3、流量測量范圍較寬，可在小流量區域進行有效工作；
- 4、就地顯示流量值，并帶多種信號輸出；
- 5、壓力損失較大，為渦街流量計的3～4倍。
旋進旋渦氣體流量計是具有功能強、流量范圍寬、操作維修簡單,、安裝使用方便等優點，并且主要技術指標均達到國外同類產品的先進水平的新型、成熟氣體流量?jī)x表。
當沿著軸向的流體進入流量計入口時，旋葉強迫流體進行旋轉運動，于是在旋渦發生體中心產生漩渦流，旋渦流在文丘里管中旋進，到達收縮段突然節流使旋渦流加速。當旋渦流突然進入擴散段后，因回流的作用強迫進行旋進式二次旋轉。如果儀表內部具有優化的幾何結構，那么在較寬量程范圍內，旋渦的頻率就與流量成正比，并未線性。該頻率是由壓電傳感器檢測到的微弱電信號經前置放大器放大、濾波、整形后轉成與流速成正比的脈沖信號，最后送往流量積算儀進行運算與處理。
（旋進旋渦氣體流量計）基本參數
|
連接方式 |
法蘭連接 |
|
精度等級 |
±1.5R（±1R需特制）* |
|
使用條件 |
介質溫度：-20℃～+80℃；環境溫度：-30℃~+60℃； 相對濕度：5～95；大氣壓力：70～106KPa |
|
工作電源 |
A.外電源：+24VDC±15，紋波≤±5，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W； B.內電源：平均功耗≤1W，可連續使用三年以上。 |
|
輸出功能 |
①脈沖信號②4 ~ 20mA電流信號③IC卡控制信號④RS485通訊⑤HART協議 |
（旋進旋渦氣體流量計）流量范圍及性能指標
|
公稱通徑 |
流量范圍 |
壓力損失 |
耐壓等級 |
精確度 |
儀表材質 |
|
(mm) |
（m3/h） |
（Kpa） |
（Mpa） |
------- |
------- |
|
DN20 |
1.2～15 |
3.3 |
1.6；2.5 |
1.5/1.0 |
≤2.5Mpa 鋁合金 |
|
DN25 |
2.5～30 |
2.1 |
1.5/1.0 |
||
|
DN32 |
4.5～60 |
2.9 |
1.5/1.0 |
||
|
DN50 |
10～150 |
3.9 |
1.5/1.0 |
||
|
DN80 |
28～400 |
3.7 |
1.6；2.5 |
1.5/1.0 |
≤1.6Mpa 鋁合金 |
|
DN100 |
50～800 |
5.9 |
1.5/1.0 |
||
|
DN150 |
150～2250 |
11.0 |
1.6；2.5；4.0 |
1.5/1.0 |
|
|
DN200 |
360～3600 |
16.0 |
1.5/1.0 |
|
（旋進旋渦氣體流量計）型號 |
（旋進旋渦氣體流量計）說明 |
|||||
|
LUX |
—□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
B |
|
|
|
|
內電源供電，就地顯示，無輸出 |
|
C |
|
數顯表頭（雙供電，輸出脈沖信號，IC卡控制信號，4-20mA） |
||||
|
D |
|
溫壓補償表頭（雙供電，輸出脈沖信號，IC卡控制信號，4-20mA） |
||||
|
公稱通徑 |
*** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
||||
|
耐壓等級 |
WP1 |
1.6 Mpa |
||||
|
WP2 |
2.5 Mpa |
|||||
|
WP3 |
4.0Mpa |
|||||
|
WP4 |
|
6.3Mpa |
||||
|
精度等級 |
P1 |
1.0級精度 |
||||
|
P2 |
1.5級精度 |
|||||
