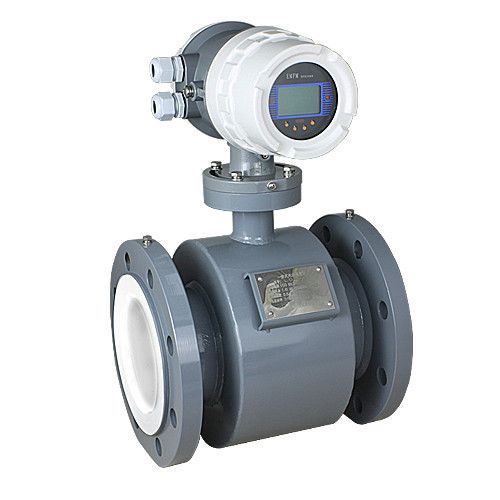

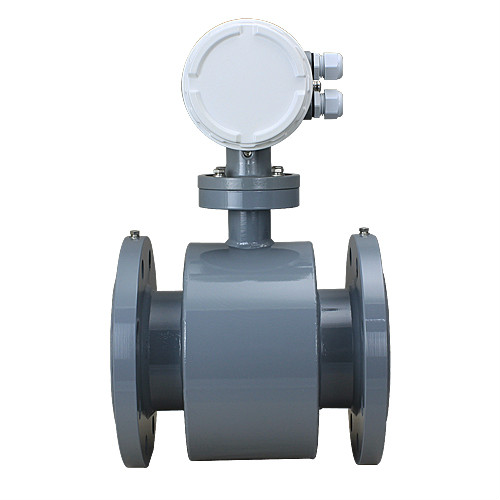

智能電磁流量計
產品用途：
適用于任何導電液體及酸、堿、海水等具有強腐蝕性液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量或含有雜質的導電液體的流量測量。產品特點：
- 1、全數字量處理，抗干擾能力強；
- 2、轉換器和傳感器具有多種防護等級及安裝方式；
- 3、就地顯示流量值，并帶多種信號輸出功能；
- 4、管道型測量管內無阻流部件，無壓損；
- 5、直管段要求較低。對漿液測量有獨特的適應性。
智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表，本流量計執行（JB/T9248-1999）。
智能電磁流量計（Electromagnetic Flowmeters，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量?jī)x表。 電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。
（智能電磁流量計）基本參數
|
介質溫度 |
-20～60℃（橡膠襯里）；-20℃~+90℃（高溫橡膠襯里）； 30℃~+120℃（聚四氟乙烯襯里）；-20℃~+160℃（高溫型四氟襯里）； -20℃~+130℃（插入式電磁） |
|
使用條件 |
環境溫度：-20℃～80℃；相對濕度：5～95%；存儲溫度：-30℃～85℃ |
|
測量范圍 |
0.5～10m/s （特制 0.3～10 m/s） |
|
耐壓等級 |
①DN10~DN20≤4Mpa；②DN25~DN400≤1.6Mpa；③DN450~DN600≤1Mpa； ④DN700~DN2000≤0.6Mpa；⑤特制耐壓 |
|
電源電壓 |
外電源：24VDC±15%，紋波≤±5%； 220VAC±15%（可選） |
|
輸出功能 |
①脈沖信號；②4 ~ 20mA電流信號；③RS485通訊；④HART協議 |
|
精度等級 |
0.5%R、1.0%R（管道式）；2.5%R（插入式） |
|
電極材質 |
316L不銹鋼、鈦、鉭、哈氏合金-B、哈氏合金-C、鉑、碳化鎢 |
|
襯里材質 |
氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、特氟龍、過氟烷基化物 |
|
連接方式 |
法蘭連接、簡易插入連接（插入式專用）、球閥插入連接、（插入式專用） |
|
防護等級 |
IP65，特殊訂制最高可達IP68 |
（智能電磁流量計）流量范圍及性能指標
| 儀表類型 |
公稱通徑 |
測量范圍（m3/h） |
耐壓等級 |
特制耐壓等級 |
耐壓等級 |
|
|
---- |
（mm） |
Min（流速0.5 m/s） |
Max（流速10 m/s） |
（Mpa）管道式 |
（Mpa）插入式 |
|
|
管道式 |
10 |
0.14 |
2.8 |
4.0 |
16.0MPa以下 |
|
|
15 |
0.32 |
6.3 |
||||
|
20 |
0.57 |
11.0 |
||||
|
25 |
0.88 |
17.6 |
1.6 |
|||
|
32 |
1.4 |
28.9 |
||||
|
40 |
2.3 |
45.2 |
||||
|
50 |
3.5 |
70.0 |
||||
|
65 |
6.0 |
119.0 |
||||
|
80 |
9.0 |
180.0 |
||||
|
100 |
14.0 |
282.0 |
||||
|
125 |
22.0 |
441.0 |
||||
|
150 |
32.0 |
636.0 |
||||
|
200 |
57.0 |
1131.0 |
2.5MPa以下 |
|||
|
250 |
88.0 |
1767.0 |
||||
|
管道式/插入式 |
300 |
127.0 |
2545.0 |
1.0、1.6（訂制） |
||
|
350 |
173.0 |
3464.0 |
||||
|
400 |
226.0 |
4523.0 |
||||
|
450 |
286.0 |
5725.0 |
1.0 |
|||
|
500 |
353.0 |
7069.0 |
||||
|
600 |
509.0 |
10180.0 |
||||
|
700 |
692.0 |
13847.0 |
0.6 |
1.0Mpa以下 |
||
|
800 |
904.0 |
18086.0 |
||||
|
900 |
1145.0 |
22891.0 |
||||
|
1000 |
1413.0 |
28260.0 |
||||
|
1200 |
2035.0 |
40694.0 |
||||
|
1400 |
2769.0 |
55390.0 |
||||
|
1600 |
3617.0 |
72346.0 |
||||
|
1800 |
4578.0 |
91562.0 |
||||
|
2000 |
5652.0 |
113040.0 |
||||
|
插入式 |
2200 |
6839.0 |
136778.0 |
|
||
|
2400 |
8139.0 |
162778.0 |
||||
|
2600 |
9552.0 |
191038.0 |
||||
|
2800 |
11078.0 |
221558.0 |
||||
|
3000 |
12717.0 |
254340.0 |
||||
|
（智能電磁流量計）選型 |
（智能電磁流量計）說明 |
|||||||||
|
LDG |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表通徑 |
** |
|
|
|
|
|
|
|
|
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
|
儀表類型 |
S |
一體型 |
||||||||
|
L |
分體型 |
|||||||||
|
C |
插入型 |
|||||||||
|
電極材料 |
** |
請參考【基本參數】表格中參數→電極材質 |
||||||||
|
輸出方式 |
** |
請參考【基本參數】表格中參數→輸出功能 |
||||||||
|
襯里材料 |
** |
請參考【基本參數】表格中參數→襯里材質 |
||||||||
|
供電電源 |
0 |
220VAC |
||||||||
|
1 |
24VDC |
|||||||||
|
精度等級 |
05 |
0.5%R（管道式） |
||||||||
|
10 |
1.0%R（管道式） |
|||||||||
|
25 |
2.5%R（插入式） |
|||||||||
|
耐壓等級 |
*** |
請參考【基本參數】表格中參數→耐壓等級 |
||||||||
|
防爆等級 |
N |
無防爆 |
||||||||
|
E |
防爆Exd[ia]iaqIICT5 |
|||||||||
