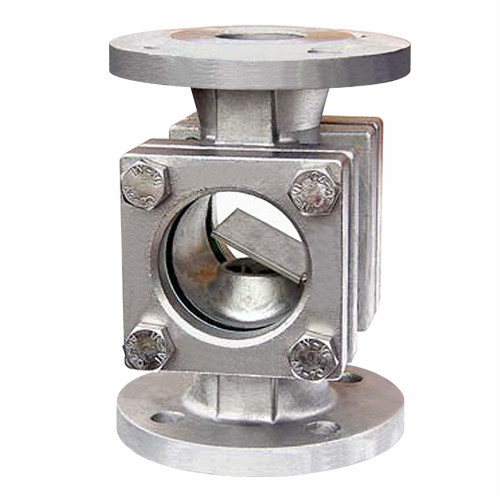

擺板流量視鏡
應用特點：
1、一體化鑄造，可靠性高；
2、多種連接方式，立、臥雙用，安裝拆卸方便；
3、視窗表面玻璃清洗方便，雙視窗結構透視度高觀察更便利。
4、視窗易拆卸，維護及保養一體化設計更合理。
應用領域：
用于監測液體或是氣體的流動狀況，防止回水倒流。應用于電站、煉油、化工、化肥、冶金、采礦、造紙、環保、市政建設等行業的管路上面,但在無色的透明液體管道上的時候，比如冷卻水、汽油等管路上，存在觀察不清楚，不直觀的問題，甚至于看不出管道里面有無介質流動的情況。
擺板流量視鏡適用于石油、化工、化纖、醫藥、食品等工業生產管路中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。
擺板流量視鏡由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通,在觀察管道中有一塊能隨著介質自由擺動的舌片,舌片與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的轉動一定的角度,這樣觀察舌片的位置就可以以比較直觀的看到管道內的情況了。
|
本體材質 |
碳鋼和不銹鋼 |
|
視窗材 |
鋼化硼硅玻璃（耐壓2.5MPa，耐溫≤250℃） 石英玻璃（耐壓10MPa，耐溫≤800℃） 鋁硅玻璃（6.4MPa-25MPa，耐溫≤400℃不能耐高溫及酸堿介質） |
|
密封件材 |
丁腈橡膠，聚四氟乙烯 |
|
（擺板流量視鏡）選型 |
（擺板流量視鏡）說明 |
||||||
|
SG-BB |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A |
|
|
|
|
|
標準擺板視鏡 |
|
K |
帶刻度擺板視鏡 |
||||||
|
儀表口徑 |
15 |
DN15mm |
|||||
|
20 |
DN20mm |
||||||
|
25 |
DN25mm |
||||||
|
32 |
DN32mm |
||||||
|
40 |
DN40mm |
||||||
|
50 |
DN50mm |
||||||
|
65 |
DN65mm |
||||||
|
80 |
DN80mm |
||||||
|
100 |
DN100mm |
||||||
|
125 |
DN125mm |
||||||
|
150 |
DN150mm |
||||||
|
200 |
DN200mm |
||||||
|
*** |
特殊口徑（需定制） |
||||||
|
最高耐壓值 |
PN |
1.6MPa |
|||||
|
主體材質 |
S |
不銹鋼 |
|||||
|
C |
碳鋼 |
||||||
|
連接形式代號 |
H |
法蘭 |
|||||
|
L |
螺紋 |
||||||
|
法蘭尺寸 |
** |
新國標法蘭（用戶指定） |
|||||
