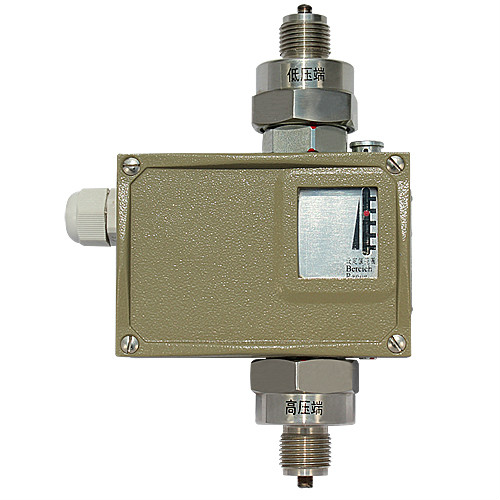

經濟型差壓控制器
應用領域：
主要適用于腐蝕性的氣體及液體介質，適用于防水防塵的場合。產品特點：
- 1、機械式開關，無需供電，使用簡單
- 2、有常開常閉觸點
- 3、壓力報警點可調
- 4、適用于防爆要求的場合
- 5、使用方便，工作穩定，機械壽命長
- 6、控制靈敏度高
經濟型差壓控制器采用波紋管式傳感器?？捎糜诟g性的氣體和液體介質?？刂破鞯脑O(shè)定值可調，調節范圍0.02~3MPa,工作壓力范圍0.05~6.3MPa。
1.儀表參數
|
|
普通型 |
防爆型 |
|
工作粘度 |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
開關元件 |
微動開關 |
密封開關 |
|
防爆等級 |
—— |
ExedⅡCT4～T6 |
|
外殼防護等級 |
IP65 |
IP54 |
|
環境溫度 |
-5℃~40℃ |
-5℃~50℃ |
|
介質溫度 |
0~120℃ |
0~95℃ |
|
安裝位置 |
—— |
壓力接口垂直向下 |
|
抗震性能 |
BL-C530:40m/s2 |
Max. 20m/s2 |
|
重復性誤差 |
≤1% |
≤1% |
|
觸點容量 |
AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
|
序號 |
對應設定值 |
工作壓力范圍② |
耐壓① |
對應外形尺寸 |
|
|
C |
S |
||||
|
01 |
0.02~0.1 |
0.05~1.6 |
2 |
普通：01 |
普通：05 |
|
02 |
0.02~0.16 |
||||
|
03 |
0.025~0.25 |
||||
|
04 |
0.03~0.4 |
普通：02 |
普通：06 |
||
|
05 |
0.05~0.6 |
0.1~2.5 |
3 |
||
|
06 |
0.05~1 |
||||
|
07 |
0.05~1.6 |
||||
|
08 |
0.1~3 |
0.4~6.3 |
7 |
||
注：① 耐壓值的含義：在實際工作中，兩個壓力口介質短暫的壓力峰值也不能超過這個值。
|
（經濟型差壓控制器）型 號 |
（經濟型差壓控制器）說 明 |
|||||
|
BL-C530 |
─□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
C |
|
|
|
|
過程接口為黃銅 |
|
S |
過程接口為不銹鋼 |
|||||
|
切換差類型 |
B |
切換差不可調 |
||||
|
K |
切換差可調 |
|||||
|
設定值調節范圍 |
01 |
設定值調節范圍參照設定值參照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
07 |
||||||
|
08 |
||||||
|
連接方式 |
G |
G1/2 外螺紋 |
||||
|
防爆等級 |
F |
無防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
