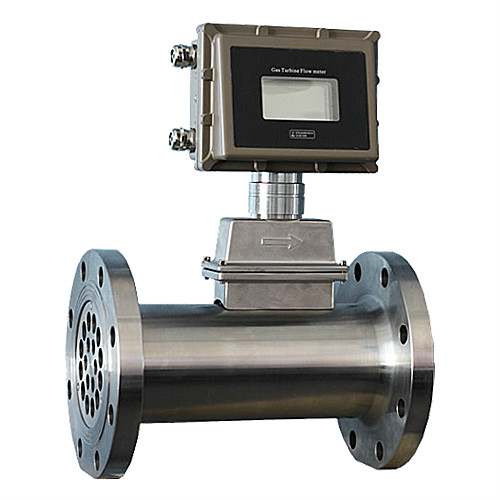

氣體渦輪流量計
產品用途：
應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品，多用于中低流速氣體計量。產品特點：
- 1、高精確度，一般可達±1.5%R、±1.0%R；
- 2、始動流量低、壓力損失小、抗振與抗脈動流性能好；
- 3、整流性能優良的整流器，前后直管段剛性需求降低；
- 4、獨立式機芯設計，互換性好、維修方便。
氣體渦輪流量計是速度式流量計，當流體經過傳感器時，葉輪受力旋轉，葉片周期性地切割電磁鐵，改變線圈的磁通量，從而感應出與流體體積流量成正比的電脈沖信號。
我司生產的氣體渦輪流量計經優化設計，綜合氣體力學、流體力學、電磁學等理論，是集溫度、壓力、流量傳感器和智能流量積算儀于一體的高精度、高可靠性的氣體精密計量?jī)x表。
本氣體渦輪流量計執行《GBT18940-2003封閉管道中氣體流量的測量渦輪流量計》，《GBT21391- 2008 用氣體渦輪流量計測量天然氣流量》和檢定標準《JJG 1037-2008 氣體渦輪流量計檢定規程》來執行和檢定。
（氣體渦輪流量計）基本參數
|
連接方式 |
法蘭連接｛DN（20、D25、32、40、50）可采用螺紋連接，英制管螺紋（外螺紋）｝ |
|
精度等級 |
±1.5R（±1R需特制） |
|
使用條件 |
介質溫度：-20℃～+80℃；環境溫度：-30℃~+60℃；相對濕度：5～95；大氣壓力：86～106KPa |
|
工作電源 |
A.外電源：+24VDC±15，紋波≤±5，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1節3.6VDC鋰電池，當電壓低于2.0時出現欠壓指示。 |
|
整機功耗 |
A.外電源：＜1W；B.內電源：平均功耗≤1W，可連續使用三年以上。 |
|
輸出功能 |
①脈沖信號②4 ~ 20mA電流信號③IC卡控制信號④RS485通訊 |
（氣體渦輪流量計）流量范圍及性能指標
|
公稱通徑 |
標準量程 |
擴展量程 |
連接方式 |
耐壓等級 |
特質耐壓等級 |
||
|
(mm) |
（m3/h） |
（m3/h） |
------- |
（Mpa） |
（Mpa） |
||
|
DN 20 |
S |
2-20 |
W |
4-40 |
螺紋/法蘭 |
1.6 |
4.0MPa及以下（螺紋） |
|
DN 25 |
S |
2.5-25 |
W |
4-40 |
螺紋/法蘭 |
||
|
DN 32 |
S |
4-40 |
W |
6-60 |
螺紋/法蘭 |
||
|
DN 40 |
S |
5-50 |
W |
6-60 |
螺紋/法蘭 |
||
|
DN 50 |
S1 |
6-65 |
W1 |
5-70 |
螺紋/法蘭 |
||
|
S2 |
10-100 |
W2 |
8-100 |
||||
|
DN 65 |
S |
15-200 |
W |
10-200 |
法蘭 |
6.3MPa及以下 |
|
|
DN 80 |
S1 |
13-250 |
W |
10-160 |
6.3MPa及以下 |
||
|
S2 |
20-400 |
||||||
|
DN 100 |
S1 |
20-400 |
W |
13-250 |
6.3MPa及以下 |
||
|
S2 |
32-650 |
||||||
|
DN 125 |
S |
25-700 |
W |
20-800 |
6.3MPa及以下 |
||
|
DN 150 |
S1 |
32-650 |
W |
80-1600 |
6.3MPa及以下 |
||
|
S2 |
50-1000 |
||||||
|
DN 200 |
S1 |
80-1600 |
W |
50-1000 |
4.0MPa及以下 |
||
|
S2 |
130-2500 |
||||||
|
DN 250 |
S1 |
130-2500 |
W |
80-1600 |
2.5MPa及以下 |
||
|
S2 |
200-4000 |
||||||
|
DN 300 |
S |
200-4000 |
W1 |
130-2500 |
2.5MPa及以下 |
||
|
|
W2 |
320-6500 |
|||||
|
DN 350 |
S |
150-8000 |
|
|
|
||
|
DN 400 |
S |
300-10000 |
|
|
|
||
|
（氣體渦輪流量計）型號 |
（氣體渦輪流量計）說明 |
||||||||
|
LWQ |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
N |
|
|
|
|
|
|
|
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|
A |
外供電，+24V供電，輸出二線制4～20mA |
||||||||
|
B |
內電源，現場顯示無信號輸出 |
||||||||
|
C |
雙供電，現場顯示并輸出二線制4～20mA |
||||||||
|
D1 |
溫壓補償一體化，現場顯示并遠傳信號（本安防爆） |
||||||||
|
D2 |
溫壓補償一體化，現場顯示并遠傳信號（隔爆） |
||||||||
|
公稱通徑 |
*** |
請參考【流量范圍及性能指標】表格中參數→公稱通徑 |
|||||||
|
量程范圍 |
W(x) |
請參考【流量范圍及性能指標】表格中參數→標準量程 |
|||||||
|
S(x) |
請參考【流量范圍及性能指標】表格中參數→擴展量程 |
||||||||
|
表體材質 |
S |
不銹鋼 |
|||||||
|
L |
鋁合金 |
||||||||
|
機芯材質 |
S |
防腐ABS |
|||||||
|
L |
鋁合金 |
||||||||
|
防爆等級 |
N |
不防爆 |
|||||||
|
E1 |
ExdIICT4 |
||||||||
|
E2 |
ExdIIBT6 |
||||||||
|
耐壓等級 |
N |
常規 |
|||||||
|
H |
請參考【流量范圍及性能指標】表格中參數→特制耐壓 |
||||||||
|
精度等級 |
N |
常規型，1.5級 |
|||||||
|
G |
客戶指定精度1.0級，0.75級等 |
||||||||
