液體渦輪流量計
產品用途：
適用于水、柴油、甲醇等無雜質無強烈腐蝕性液體計量，廣泛用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的計量、控制系統。配備有衛生快裝接頭的液體渦輪流量計可以應用于制藥行業。產品特點：
- 1、測量范圍度寬（DN10mm以上量程比1:20）；
- 2、多信號輸出，適于總量計量及與計算機連接，抗干擾能力強；
- 3、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
- 4、重復性好，短期重復性可達0.05%~0.2%；
- 5、適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
液體渦輪流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量儀表，廣泛用于測量封閉管道中液體流量，若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。本流量計執行JB/T9246-1999）。
液體渦輪流量計傳感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
（液體渦輪流量計）基本參數
|
介質溫度 |
①-20～80℃（標準）；②-20～120℃；③-20～150℃（高溫訂制）； |
|
|
使用條件 |
環境溫度：-20℃～80℃；相對濕度：5～95%；存儲溫度：-30℃～85℃；大氣壓力：86KPa~106KPa |
|
|
電源電壓 |
A外電源：24VDC±15%，紋波≤±5%； B內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
|
|
輸出功能 |
①脈沖信號；②4 ~ 20mA電流信號；③RS485通訊；④HART協議；⑤現場顯示（輸出功能可疊加） |
|
|
精度等級 |
管道型：①1.5%、②1%、③0.5%、④0.2%(需特制)；插入型：⑤5%、⑥2.5% |
|
|
連接方式 |

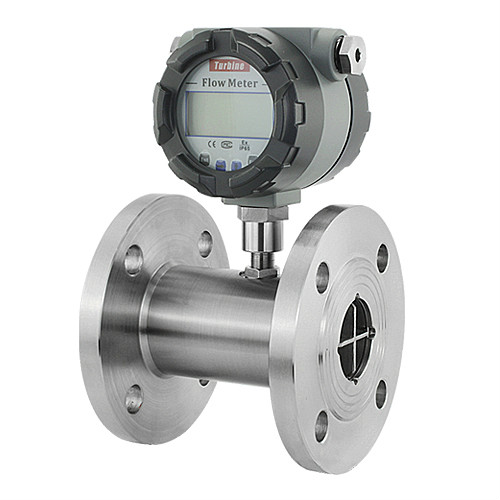

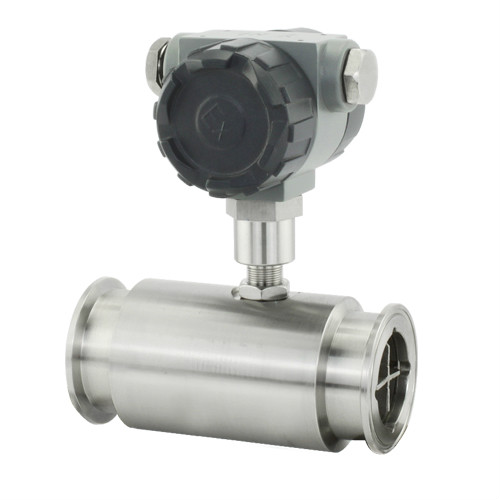

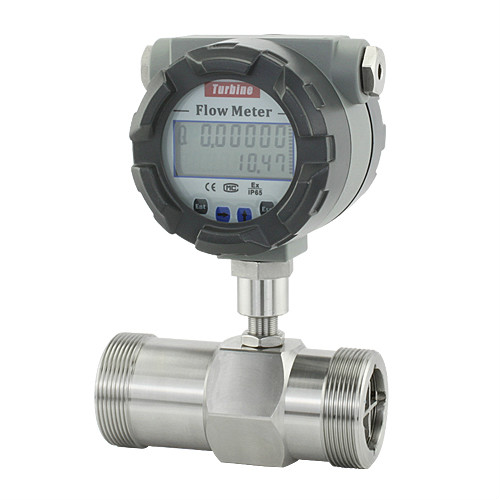

衛生型： 快裝卡盤； 管道型： 法蘭連接 法蘭夾裝 螺紋連接； 插入型： 簡易插入連接 球閥插入連接。 |
選擇時請具體請參考： 【性能指標】表格中參數→連接方式 |
|
儀表材質 |
304不銹鋼； 316不銹鋼 |
|
|
葉輪材質 |
2Cr13葉輪； 雙相鋼葉輪 |
|
|
防護等級 |
IP65 |
|
|
防爆等級 |
ExdIIBT6或ExdIICT4 |
|
（液體渦輪流量計）流量范圍
|
儀表口徑 |
流量代碼 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
||||||
|
（mm） |
衛生型 |
管道型 |
插入型 |
衛生型 |
管道型 |
插入型 |
|||
|
軸向 |
切向 |
軸向 |
切向 |
||||||
|
DN4 |
W1 |
0.04～0.25 |
0.04～0.25 |
|
0.04～0.4 |
0.04～0.4 |
|
||
|
DN6 |
W2 |
0.1～0.6 |
0.1～0.6 |
0.06～0.6 |
0.06～0.6 |
||||
|
DN10 |
W3 |
0.2～1.2 |
0.2～1.2 |
0.15～1.5 |
0.15～1.5 |
||||
|
DN15 |
W4 |
0.6～6 |
0.6～6 |
0.4～8 |
0.4～8 |
||||
|
DN20 |
W5 |
0.8～8 |
0.8～8 |
0.45～9 |
0.45～9 |
||||
|
DN25 |
W6 |
1～10 |
1～10 |
0.5～10 |
0.5～10 |
||||
|
DN32 |
W7 |
1.5～15 |
1.5～15 |
0.8～15 |
0.8～15 |
||||
|
DN40 |
W8 |
2～20 |
2～20 |
1～20 |
1～20 |
||||
|
DN50 |
W9 |
4～40 |
4～40 |
2～40 |
2～40 |
||||
|
DN65 |
G1 |
7～70 |
7～70 |
5～70 |
4～70 |
||||
|
DN80 |
G2 |
10～100 |
10～100 |
5～100 |
5～100 |
||||
|
DN100 |
G3 |
20～200 |
20～200 |
10～200 |
10～200 |
||||
|
DN125 |
G4 |
|
25～250 |
|
13～250 |
||||
|
DN150 |
G5 |
30～300 |
10～200 |
20～200 |
15～300 |
7～200 |
13～200 |
||
|
DN200 |
G6 |
80～800 |
20～300 |
30～300 |
40～800 |
12～300 |
23～300 |
||
|
DN250 |
H0 |
|
31～450 |
62～450 |
|
18～450 |
36～450 |
||
|
DN300 |
H1 |
45～650 |
90～650 |
26～650 |
52～650 |
||||
|
DN350 |
H2 |
60～900 |
120～900 |
35～900 |
70～900 |
||||
|
DN400 |
H3 |
80～1100 |
160～1100 |
46～1100 |
92～1100 |
||||
|
DN500 |
H4 |
125～1800 |
250～1800 |
75～1800 |
150～1800 |
||||
|
DN600 |
H5 |
180～2500 |
360～2500 |
110～2500 |
220～2500 |
||||
|
DN700 |
H6 |
225～3500 |
450～3500 |
140～3500 |
280～3500 |
||||
|
DN800 |
H7 |
320～4500 |
640～4500 |
190～4500 |
380～4500 |
||||
|
DN900 |
H8 |
400～5800 |
800～5800 |
230～5800 |
460～5800 |
||||
|
DN1000 |
H9 |
495～7000 |
990～7000 |
300～7000 |
600～7000 |
||||
|
DN1100 |
H10 |
600～8500 |
1200～8500 |
350～8500 |
700～8500 |
||||
|
（液體渦輪流量計）型號 |
（液體渦輪流量計）說明 |
||||||||||||
|
LWGY |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱通徑 |
** |
|
|
|
|
|
|
|
|
|
|
|
請參考【流量范圍】表格中參數→公稱通徑 |
|
儀表類型 |
W |
衛生型 |
|||||||||||
|
G |
管道型 |
||||||||||||
|
C |
插入型 |
||||||||||||
|
輸出功能 |
** |
請參考【基本參數】表格中參數→輸出功能 |
|||||||||||
|
精度等級 |
** |
請參考【基本參數】表格中參數→精度等級 |
|||||||||||
|
流量范圍 |
** |
請參考【流量范圍】表格中參數→流量代碼 |
|||||||||||
|
連接方式 |
** |
請參考【基本參數】表格中參數→連接方式 |
|||||||||||
|
介質溫度 |
** |
請參考【基本參數】表格中參數→介質溫度 |
|||||||||||
|
耐壓等級 |
H |
特制耐壓等級 |
|||||||||||
|
L |
常規耐壓等級 |
||||||||||||
|
防爆等級 |
N |
無防爆 |
|||||||||||
|
E |
ExdIICT6 |
||||||||||||
|
儀表材質 |
** |
請參考【基本參數】表格中參數→儀表材質 |
|||||||||||
|
葉輪材質 |
** |
請參考【基本參數】表格中參數→葉輪材質 |
|||||||||||
|
附加選項 |
H |
霍斯曼接頭結構 |
|||||||||||
|
N |
無 |
||||||||||||
