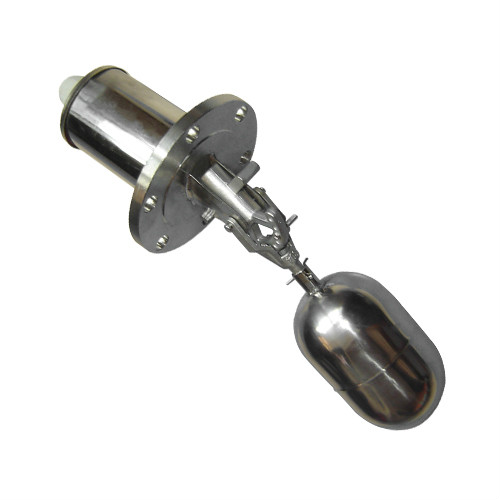

側裝浮球開關
應用領域：
主要適用于多種工況條件下，液體液位高度的控制。產品特點：
- 1、既可水平安裝于桶槽側壁，也可垂直安裝在桶槽頂部；
- 2、220VAC，24VDC電路均可使用；
- 3、控制部分與被測液體介質完全隔離；
- 4、多種材質，多種連接方式可滿足不同環境需求；
- 5、體積輕巧（小巧型），工作壽命長。
側裝浮球開關是利用浮球受液體浮力而隨液位上升或下降到與水平面約20度時，在杠桿作用下臂端隨之?dāng)[動，從而驅動接線盒內的微動開關接通或斷開。
側裝浮球開關在實際工作中，當浮球因浮力作用而上下運動時，接線盒內的磁簧開關受到臂端磁鐵影響，而作"NC"接點與"NO"接點之互換。同樣地原理運用在微動開關裝置上，微動開關前之磁鐵和臂端磁鐵作互斥運動而推壓微動開關，造成"NC"和"NO"動作。
|
最大壓力 |
標準型：10 Mpa；小巧型：10bar |
|
介質溫度 |
最大350℃ |
|
介質密度 |
≥0.75g/cm3 |
|
輸出信號 |
開關量輸出 |
|
觸點容量 |
小巧型：220VAC，5A，SPDT；標準型：220VAC，5A，SPDT； 高溫型：220VAC，1A，SPDT；高溫散熱型：220VAC，5A，SPDT； 防腐型：220VAC，5A，SPDT |
|
防護等級 |
IP65 |
|
防爆等級 |
Ex dII BT6,Ex dII CT6 |
|
表體材料 |
SUS304，SUS316，PP多種可選 |
|
過程連接 |
螺紋連接或法蘭連接可選 |
|
（側裝浮球開關）型 號 |
（側裝浮球開關）說 明 |
||
|
BL-YW210 |
─□ |
/□ |
|
|
產品類型 |
X0 |
|
浮球式小巧型 |
|
X1 |
接觸桿式小巧型 |
||
|
B0 |
標準型 |
||
|
B1 |
標準高溫 |
||
|
D0 |
上裝標準型 |
||
|
D1 |
上裝高溫型 |
||
|
D2 |
上裝高溫散熱片型 |
||
|
S0 |
雙曲標準型 |
||
|
S1 |
雙曲高溫型 |
||
|
S2 |
雙曲高溫散熱片型 |
||
|
H2 |
高溫散熱片型 |
||
|
F0 |
簡易防腐型 |
||
|
F1 |
標準防腐型 |
||
|
過程連接方式 |
F |
法蘭 |
|
|
G |
螺紋（小巧型連接均為M10螺紋連接） |
||
